VirtroTEM 石墨烯液体池制备系统

产品分类:云展厅

企业名称:上海荟尚仪器有限公司

累计收藏量100 累计浏览量126

我要咨询

●三分钟内即可组装石墨烯液体池

●使用水性缓冲溶液或者纯水

●使用标准TEM栅格

●包含石墨烯

●石墨烯液体池密度: 10-100/μm2

● 制备可靠性高

石墨烯液体池(GLCs)

在GLC中,亚微米尺寸的水滴被密闭在两层石墨烯之间。

VitroTEM将GLC技术带入液相电子显微镜(LPEM)领域,作为常规研究的标准工具,实现含水样品的系统性研究。

石墨烯是透射电镜中无与伦比的衬底,可提供最佳的电子透过性、高效的电荷耗散以及防止电子束损坏样品。GLC可以完全封装液体样品。水密和真空密封的石墨烯封装可实现液相成像,从而能够研究活生物细胞和组织的动态过程,或以原子分辨率分析纳米材料和单纳米颗粒。

Protein in a Graphene Liquid cell 石墨烯液体池中的蛋白质样品(效果图)

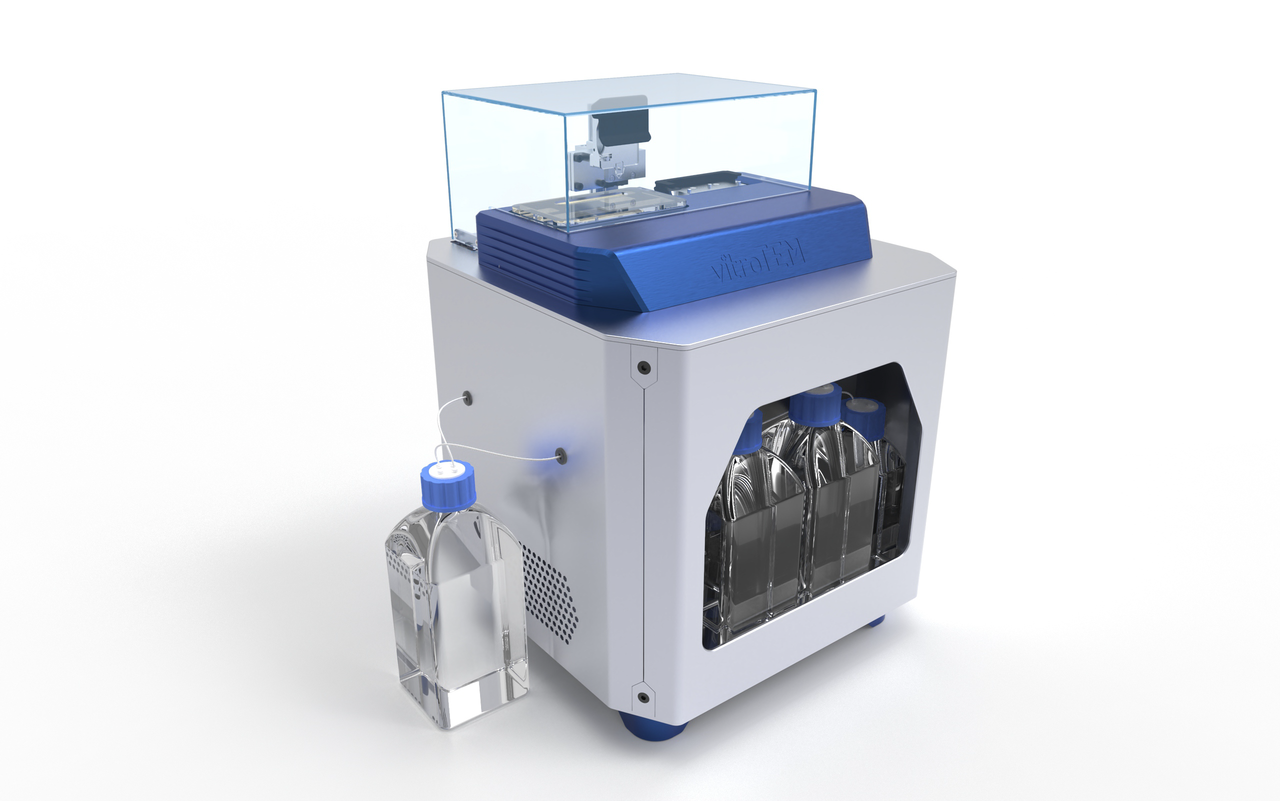

Naiad-1是VitroTEM用于自动化制备GLC的台式设备。Naiad- 可以完全自动化地预备和处理石墨烯,能够提供高效可靠的样品制备。易于使用的软件可指导用户完成GLC的组装过程。Naiad- 让任何实验室都可以轻松使用GLC。
石墨烯
 VitroTEM提供自产的高品质石墨烯,保证提供具有高结晶性单层石墨烯以及全栅格覆盖的超洁净GLC栅格。VitroTEM专用的石墨烯装在一个小铜盘上。
 Naiad-1中配备一个流通液体池,用于在GLC组装之前对铜盘进行受控刻蚀。刻蚀大约需要 . 小时。刻蚀可以设置为夜间完成,早上即可使用准备好的石墨烯。刻蚀后,石墨烯会自由漂浮在流通池的液体表面上。
转移
 VitroTEM专用的石墨烯转移技术基于金属环辅助转移 (LAT)。我们此项技术不需要任何辅助聚合物层或后处理步骤,因此可提供没有任何聚合物污染的超洁净石墨烯。这一清洁可靠的转移技术非常适合组装GLC以进行高分辨率TEM成像。
 VitroTEM在一次性样品支架上提供金属压环,样品支架手动安装到Naiad-1
自动化制备GLC
 GLC是通过将液体样品夹在顶层和底层石墨烯之间来得到的。底层使用标准TEM栅格提供,可提供两个等级:
 · 标准版:超薄碳膜栅格,适用于经济高效的筛样。
 · 高级版:优质单层石墨烯栅格,用于最佳TEM成像。
 TEM栅格和一张小吸液纸固定在在一个一次性支架上,手工安装到Naiad-1上。任何类型的水性样品都可以通过滴加0.5~5µl的液体来转移到TEM栅格上。顶层石墨烯通过自动的环形辅助转移(LAT)转移到样品上。在自动吸干多余液迹后,GLC栅格可以即刻安装在TEM样品杆上并插入电镜中。
 GLC的组装过程大约需要3分钟。
